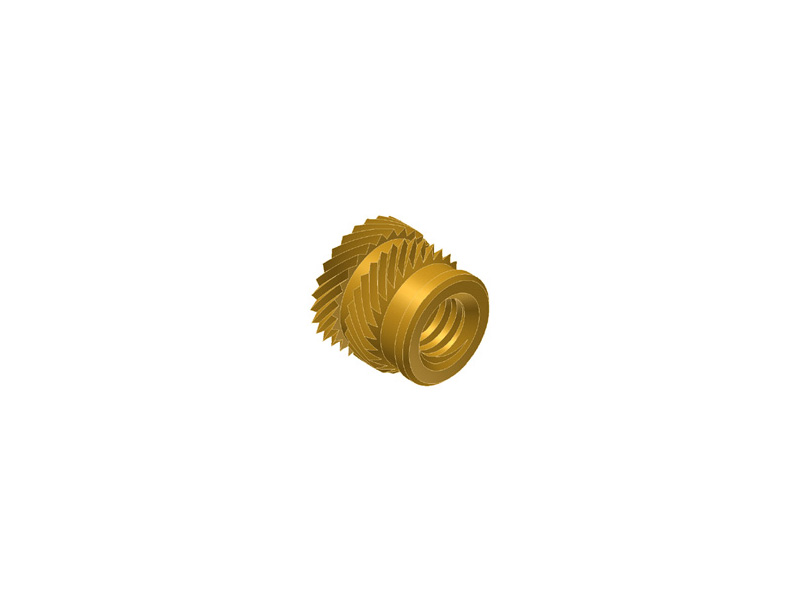

 SONIC-LOK埋入式螺帽
 PSM-SL
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
PSM埋入式螺帽 SONIC-LOK 特色 : SONIC-LOK系列螺帽是一款至今仍被廣泛應用的朔料崁件，可用熱熔或超音波快速裝入可塑性塑膠材料，正反向螺旋壓花紋可提供高扭力和高拉力，圓頭導引之設計，定位效果佳，不易歪斜，階段性之外徑設計，漸進式入塑膠，母材塑膠不易龜裂。 規格 : 標準品: 最低訂購量為3,000pcs 單位 : mm
非標準品 : 最低訂購量為10,000 pcs, 如需其他特殊規格請聯絡我們
品 番
Product Code
No.
螺 紋
Thread
外 径
A
長
B

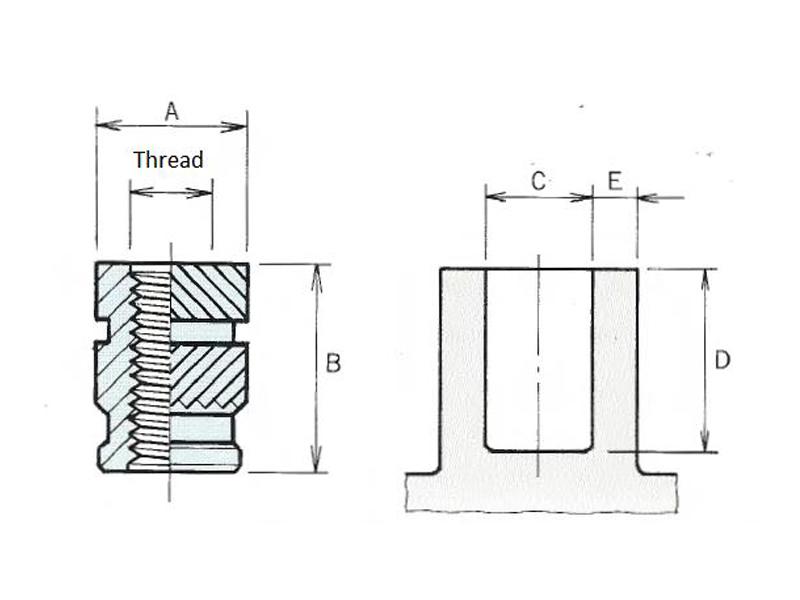

下穴寸法(參考值) 最小肉厚
E
(min)
径
C
最小深
D (min)
SL – M3 - 4.0
M3 × 0.5
4.6 4.0 4.0 5.0 1.6
SL – M3 - 5.0 4.6 5.0 4.0 6.0 1.6
SL – M3 - 5.8 4.6 5.7 4.0 6.7 1.6
SL – M4 - 4.0
M4 × 0.7
6.3 4.0 5.6 5.0 2.1
SL – M4 - 5.8 6.3 5.8 5.6 6.8 2.1
SL – M4 - 6.5 6.3 6.5 5.6 7.5 2.1
SL – M4 – 8.1 6.3 8.1 5.6 9.1 2.1
SL – M4 – 10.0 6.3 10.0 5.6 11.0 2.1
SL – M5 – 5.8
M5 × 0.8 7.1 5.8 6.4 6.8 2.6
SL – M5 – 9.5 7.1 9.5 6.4 10.5 2.6

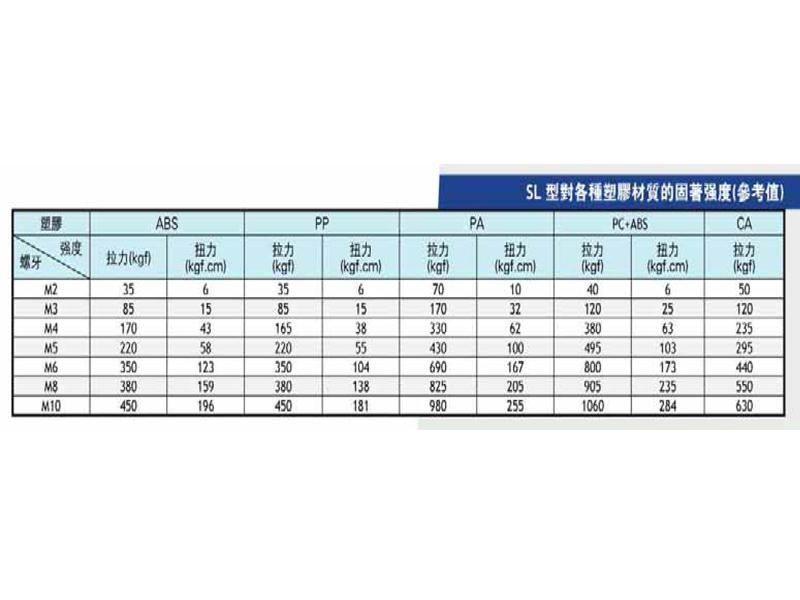

SL – M6 – 9.5 M6 × 1.0 8.7 9.5 8.0 10.5 3.3
